Промышленная группа «ЧЗСМ» производит вибрационные гидравлические кабелеукладчики КВГ-1 и КВГ-2, предназначенные для механизированной бестраншейной прокладки кабелей и защитных труб. Оборудование устанавливается на трактор и позволяет выполнять прокладку линий связи, оптического кабеля, канализационных и специальных защитных труб с минимальным нарушением поверхности грунта.
Кабелеукладчик КВГ применяется при строительстве и реконструкции линий связи, телекоммуникационных сетей, оптоволоконных трасс и других инженерных коммуникаций. Оборудование подходит как для работы в стеснённых условиях, так и для прокладки кабеля на междугородных трассах большой протяжённости.
Купить кабелеукладчик КВГ от производителя
КВГ представляет собой специализированное навесное оборудование, устанавливаемое на базовый трактор. Конструкция рассчитана на работу с грунтами 1–4 категории и позволяет прокладывать кабель на глубину до 1500 мм.
Промышленная группа «ЧЗСМ» предлагает кабелеукладочное оборудование КВГ-1 и КВГ-2, а также выполняет адаптацию навесного оборудования под различные марки тракторов и бульдозеров.
Мы можем адаптировать оборудование КВГ-1, КВГ-2 и ПВГ-1 под конкретную базовую машину с учётом её технических характеристик и условий эксплуатации.
Для чего предназначен кабелеукладчик КВГ
Вибрационный гидравлический кабелеукладчик предназначен для:
- бестраншейной прокладки кабелей связи;
- прокладки оптического кабеля диаметром до 25 мм;
- прокладки других типов кабелей;
- прокладки защитных пластмассовых труб;
- прокладки труб канализации и связи;
- прокладки специальных труб диаметром 32, 40, 50 и 63 мм;
- устройства сигнальной ленты над проложенными коммуникациями;
- механизированного строительства междугородных и локальных кабельных трасс.
Использование кабелеукладчика позволяет существенно сократить объём земляных работ и ускорить строительство кабельных линий по сравнению с традиционной траншейной технологией.
Конструкция вибрационного кабелеукладчика КВГ

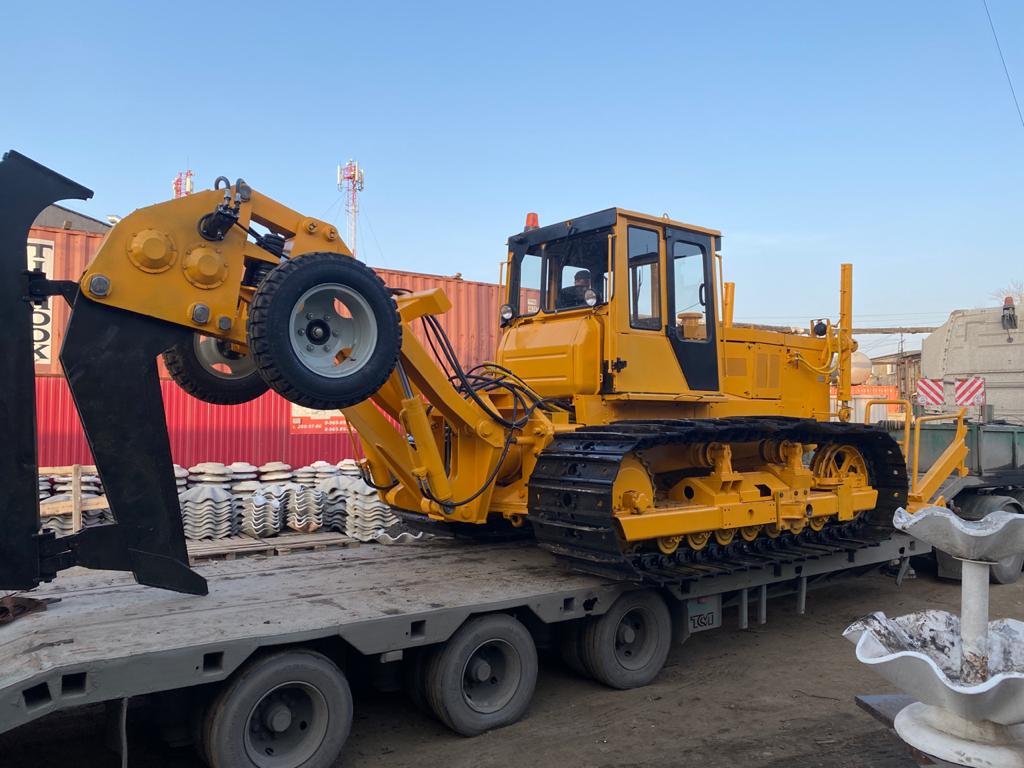

Кабелеукладчик состоит из переднего и заднего навесного оборудования, установленных на базовый трактор.
Переднее навесное оборудование
Передняя навеска предназначена для работы с кабельными барабанами и выполняет следующие функции:
- погрузка кабельных барабанов;
- разгрузка барабанов;
- установка барабанов на кабелеукладчик;
- обеспечение подачи кабеля в рабочую зону.
Подъём и опускание переднего навесного оборудования осуществляется с помощью гидроцилиндров.
Заднее навесное оборудование
Задняя часть кабелеукладчика включает основные рабочие элементы:
- силовую раму;
- бабину с сигнальной лентой;
- вибратор;
- рабочий нож;
- опорные колёса.
Подъём и опускание заднего навесного оборудования также осуществляется при помощи гидроцилиндров.
Вибрационный рабочий орган обеспечивает формирование узкой щели в грунте, через которую производится укладка кабеля или защитной трубы. После прохода рабочего органа грунт возвращается в рабочую зону, что позволяет выполнять прокладку коммуникаций с минимальным воздействием на поверхность.
Механический ходоуменьшитель
Для эффективной работы кабелеукладчика на базовый трактор устанавливается механический ходоуменьшитель.
Он обеспечивает возможность движения трактора с низкой рабочей скоростью, необходимой для качественной укладки кабеля. В зависимости от комплектации и условий работы скорость прокладки составляет 0,4–1,5 км/ч.
Низкая скорость движения позволяет оператору контролировать процесс прокладки и соблюдать заданные параметры глубины и положения коммуникации.
Возможности прокладки кабеля и труб
КВГ предназначен для работы с различными видами коммуникаций.
Оптический кабель:
- диаметр — до 25 мм;
- глубина прокладки — около 1200 мм ±100 мм.
Прочие кабели:
- стандартная глубина прокладки — около 1200 мм ±100 мм;
- диаметр — до 50 мм по отдельному заказу.
Защитные и специальные трубы:
- 32 мм;
- 40 мм;
- 50 мм;
- 63 мм.
Также предусмотрена прокладка сигнальной ленты на глубине 600 ± 200 мм. Ширина используемой сигнальной ленты — 25, 50 или 75 мм.
Технические характеристики КВГ-1 и КВГ-2
| Параметр |
Значение |
| Модель |
КВГ-1 / КВГ-2 |
| Базовый трактор |
Б10М Б10МБ Т-170 Б10СТ Б10СТБ |
| Категория разрабатываемого грунта |
1–4 |
| Длина в рабочем положении |
10 500 мм |
| Ширина |
3 760 мм |
| Высота |
3 540 мм |
| Масса навесного оборудования |
не более 5 300 кг |
| Полная масса кабелеукладчика с трактором |
не более 23 000 кг |
| Удельное давление на грунт |
0,044 МПа |
| Максимальная глубина прокладки кабеля |
до 1 500 мм |
| Глубина прокладки оптического кабеля |
1 200 ± 100 мм |
| Диаметр оптического кабеля |
до 25 мм |
| Диаметр прочих кабелей |
до 50 мм* |
| Диаметр защитных и специальных труб |
32 / 40 / 50 / 63 мм* |
| Глубина прокладки сигнальной ленты |
600 ± 200 мм |
| Ширина сигнальной ленты |
25 / 50 / 75 мм |
| Скорость прокладки |
0,4–1,5 км/ч |
| Максимальная масса устанавливаемых барабанов |
4 000 кг |
| Минимальный радиус поворота |
16 м |
| Угол съезда с рабочим органом |
17° |
| Глубина преодолеваемого брода |
1,1 м |
| Смещение рабочего органа КВГ-1 |
0 мм |
| Смещение рабочего органа КВГ-2 |
1 140 мм |
* По отдельному заказу и в соответствующей комплектации.
КВГ-1 и КВГ-2 — различия оборудования
КВГ-1 и КВГ-2 имеют общее назначение и используются для механизированной бестраншейной прокладки кабельных коммуникаций.
Одним из отличий является положение рабочего органа относительно продольной оси машины:
- КВГ-1 — смещение рабочего органа от продольной оси составляет 0 мм;
- КВГ-2 — рабочий орган может быть смещён относительно продольной оси на 1140 мм.
Такое решение позволяет подобрать оборудование с учётом особенностей конкретной трассы и условий проведения работ.
Преимущества кабелеукладчика КВГ
Использование вибрационного кабелеукладчика позволяет повысить эффективность строительства инженерных сетей.
Основные преимущества оборудования:
- бестраншейная технология прокладки коммуникаций;
- высокая производительность при строительстве протяжённых трасс;
- возможность работы с кабелями связи и оптическими кабелями;
- возможность прокладки защитных труб;
- укладка сигнальной ленты одновременно с выполнением работ;
- рабочая глубина прокладки до 1500 мм;
- возможность работы на грунтах 1–4 категории;
- установка на трактор;
- гидравлическое управление навесным оборудованием;
- возможность адаптации оборудования под различные марки тракторов и бульдозеров;
- возможность работы в стеснённых условиях;
- снижение объёма земляных работ по сравнению с традиционной траншейной прокладкой.
Производство и адаптация кабелеукладчиков
Промышленная группа «ЧЗСМ» занимается изготовлением специализированного навесного оборудования для дорожно-строительной и коммунальной техники.
Мы адаптируем кабелеукладочное оборудование КВГ-1, КВГ-2 и ПВГ-1 под различные марки тракторов и бульдозеров. При подборе оборудования учитываются характеристики базовой машины, условия эксплуатации, тип грунта, требуемая глубина прокладки и параметры кабеля или защитной трубы.
Если вам необходимо изготовить кабелеукладчик под конкретный трактор, специалисты предприятия помогут определить оптимальную комплектацию и техническое исполнение оборудования.
Где применяется КВГ
Кабелеукладчики востребованы при строительстве и модернизации:
- волоконно-оптических линий связи;
- телефонных и телекоммуникационных сетей;
- магистральных кабельных трасс;
- локальных сетей связи;
- инженерных коммуникаций;
- защитных трубопроводов;
- канализационных коммуникаций;
- специальных трубных линий.
Оборудование может использоваться при строительстве как небольших локальных участков, так и протяжённых междугородных трасс.
Заказать кабелеукладчик КВГ в Промышленной группе «ЧЗСМ»
Если вам необходимо купить кабелеукладчик КВГ, изготовить оборудование под конкретный трактор или подобрать комплектацию для определённого типа кабеля, обратитесь в Промышленную группу «ЧЗСМ».
Мы изготовим и адаптируем специализированное навесное оборудование с учётом требований заказчика.
Получите консультацию и расчёт стоимости кабелеукладчика КВГ:
Телефон: 8 (800) 300-8001
Отдел продаж: 8 (904) 30-55-399
E-mail: info@zavod-chzsm.com
Промышленная группа «ЧЗСМ» — производство специализированного оборудования для механизированной прокладки инженерных коммуникаций.
